SCHIZZI E DISEGNI

CLICCANDO SULLE MINIATURE VISUALIZZERETE L'IMMAGINE IN DIMENSIONE REALE, PER SALVARLA CLICK DESTRO (salva immagine con nome). QUI DI SEGUITO TROVATE L'ELENCO CLICCABILE PER ANDARE DIRETTAMENTE ALLA SEZIONE CHE PREFERITE.

• MARMITTA

• FORCELLONE POSTERIORE

• FLANGIA ADATTAMENTO CORONA

• RAPPORTATURA INTERNA CAMBIO E TRASMISSIONE

• VASCHETTA RACCOLTA LIQUIDI MOTORE

• SCHEMI ELETTRICI VARI

• SCHIZZI E DISEGNI VARI

• BIELLETTA REGOLAZIONE ALTEZZA POSTERIORE

• STAFFA PINZA FRENO POSTERIORE GRIMECA

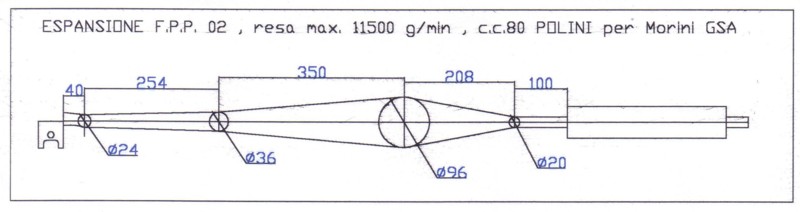

MARMITTA

calcolata seguendo il libro "ELABORIAMO IL 2 TEMPI"  (n.d.r. consiglio l'acquisto) e costruita in proprio con lamiera spessore 8/10mm, per le saldature mi sono rivolto ad un artigiano famosissimo nella zona.

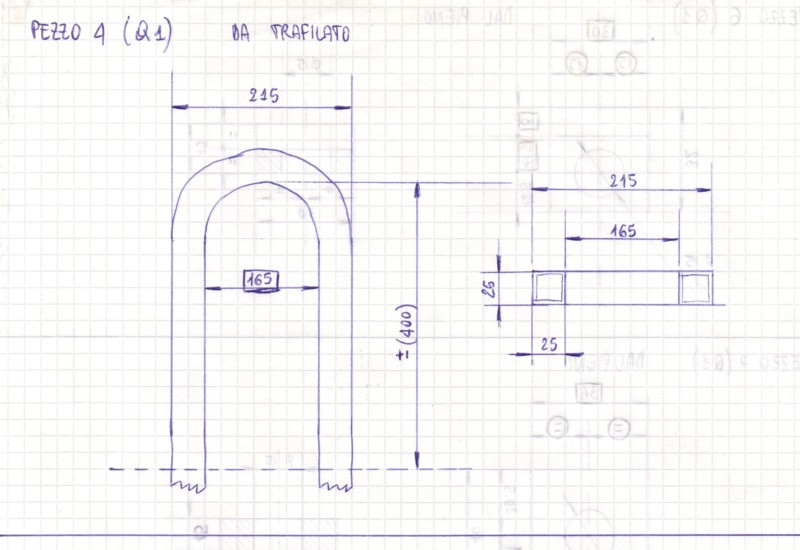

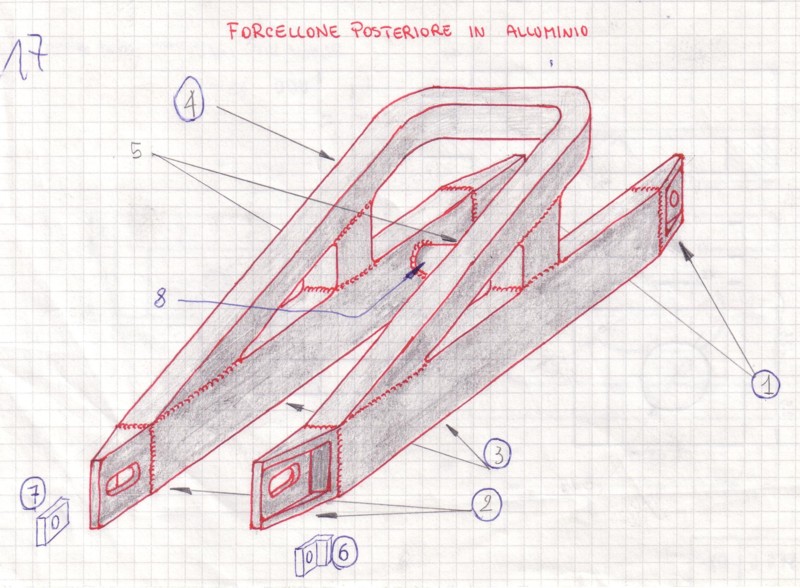

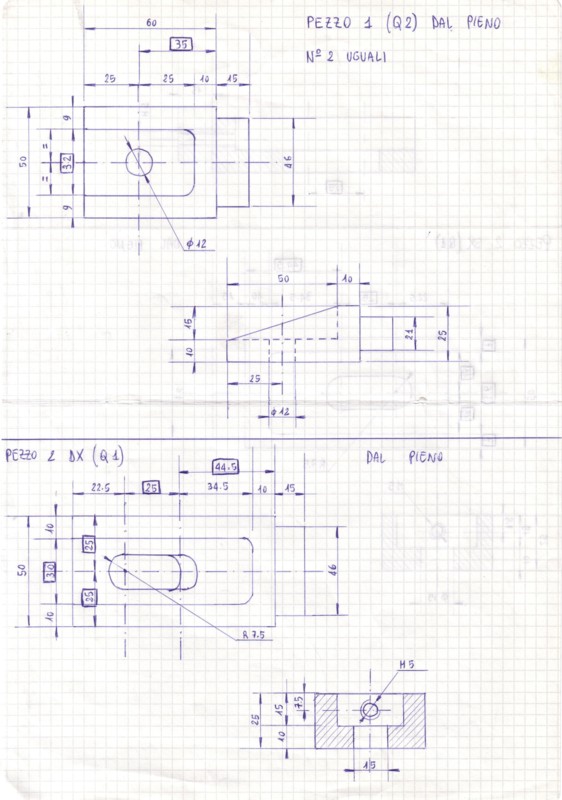

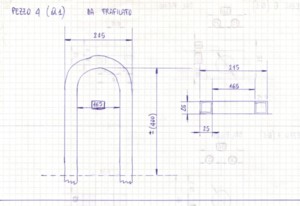

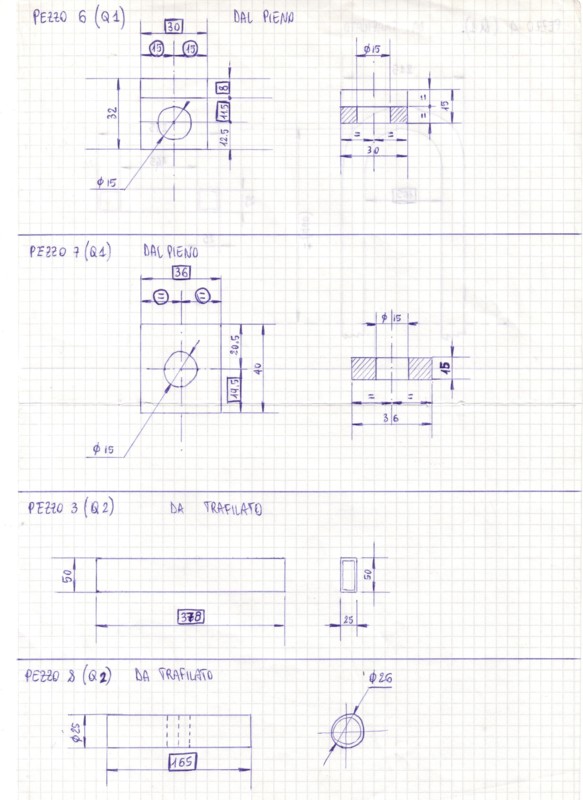

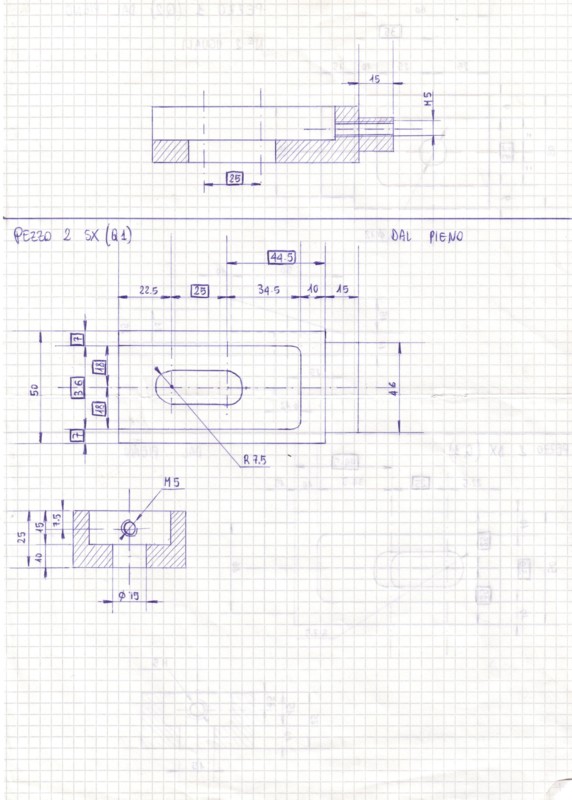

FORCELLONE POSTERIORE

progettata, ma mai costruita. chissà se in un futuro.....

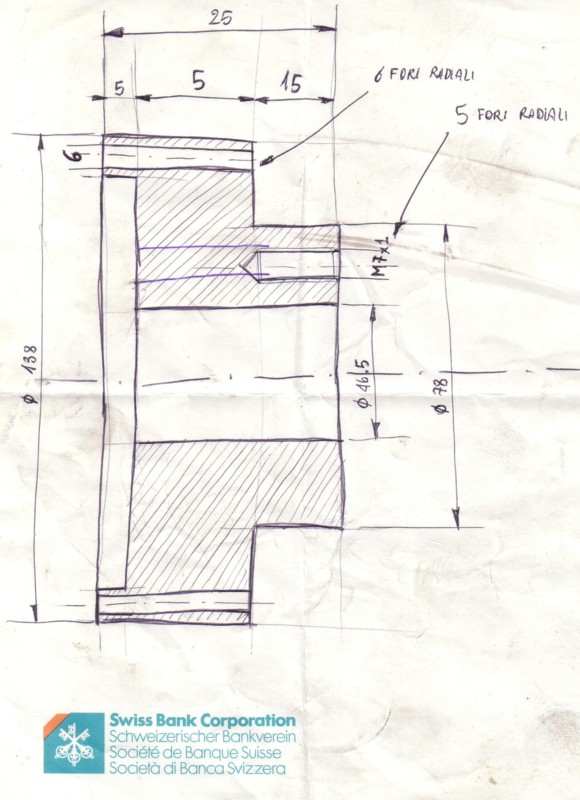

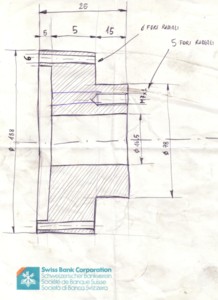

FLANGIA ADATTAMENTO CORONA

necessaria per poter montare la corona originale del fifty sul cerchio della cagiva.

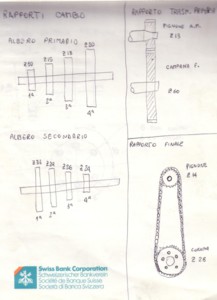

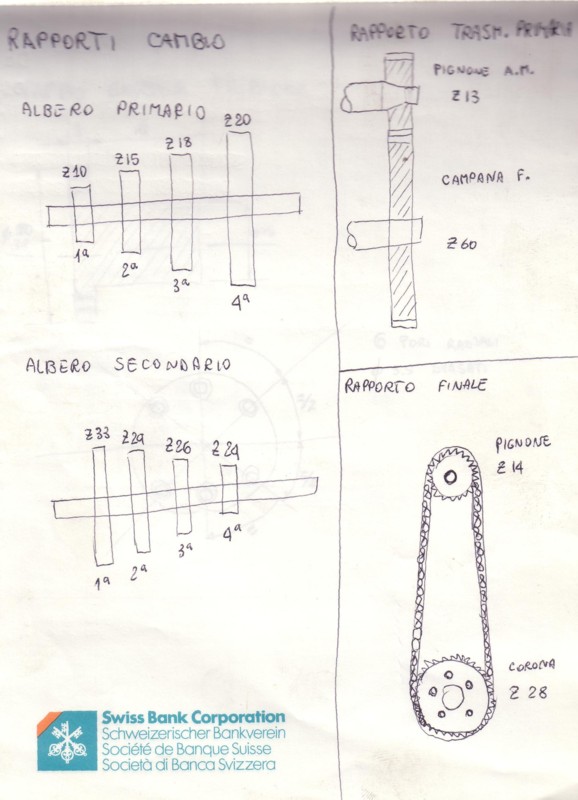

RAPPORTI CAMBIO E TRASMISSIONE

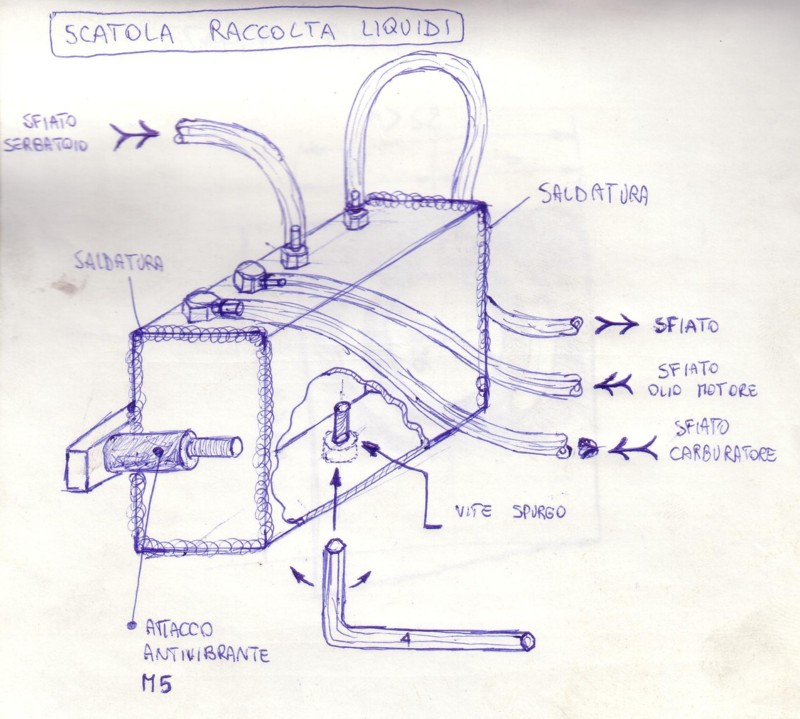

VASCHETTA RACCOLTA LIQUIDI MOTORE

Realizzata in alluminio, costruita, ma mai montata, diciamo che è solo scenografica, non serve a molto.

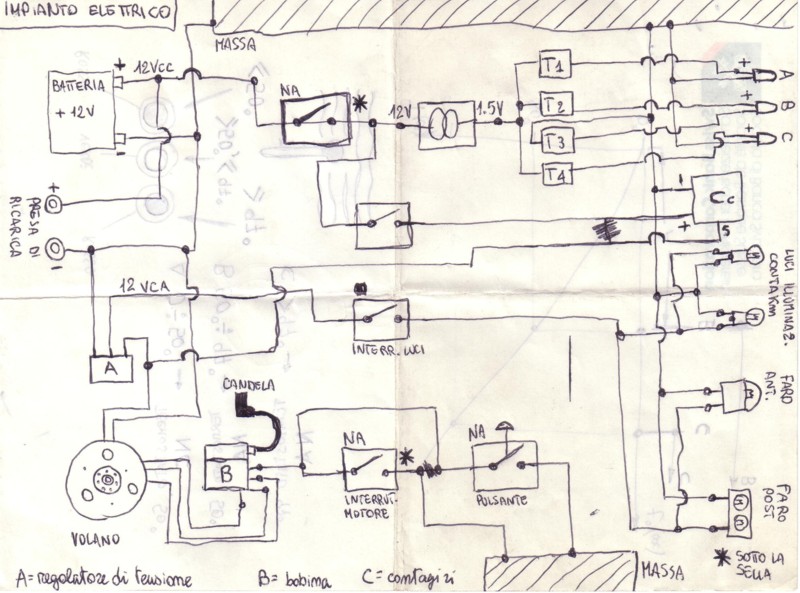

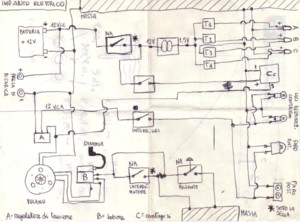

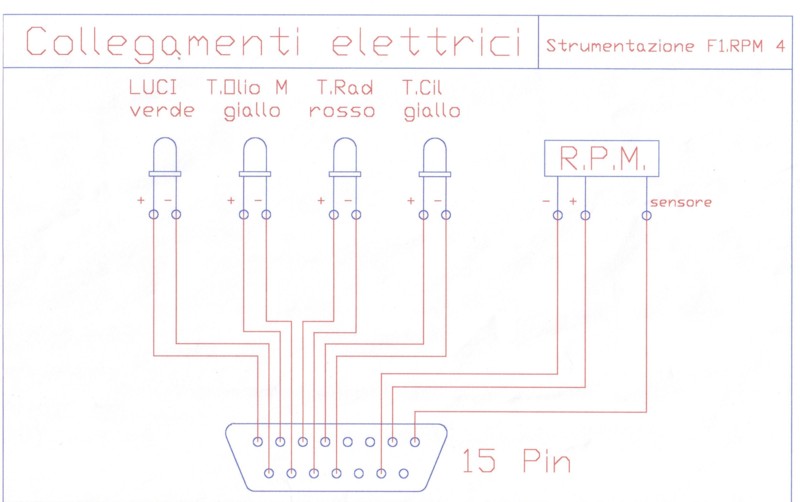

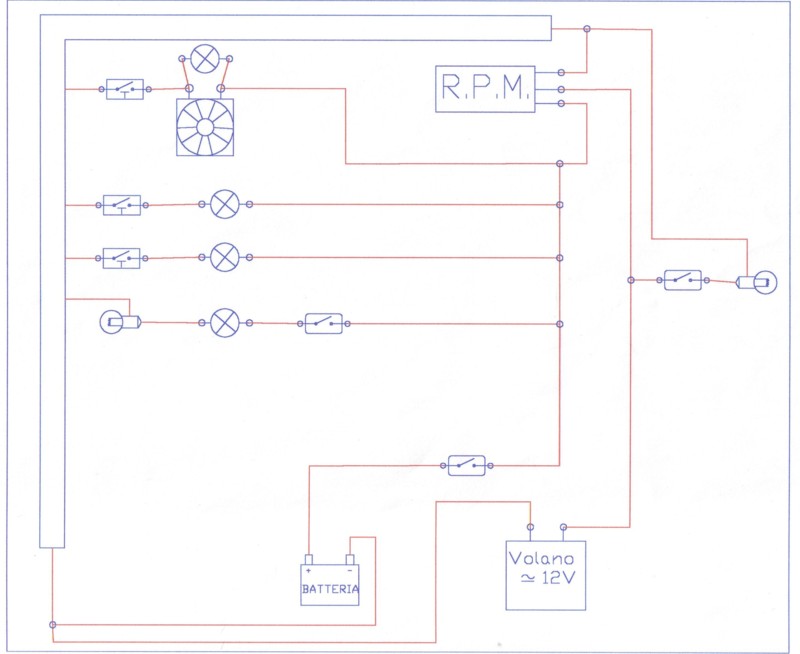

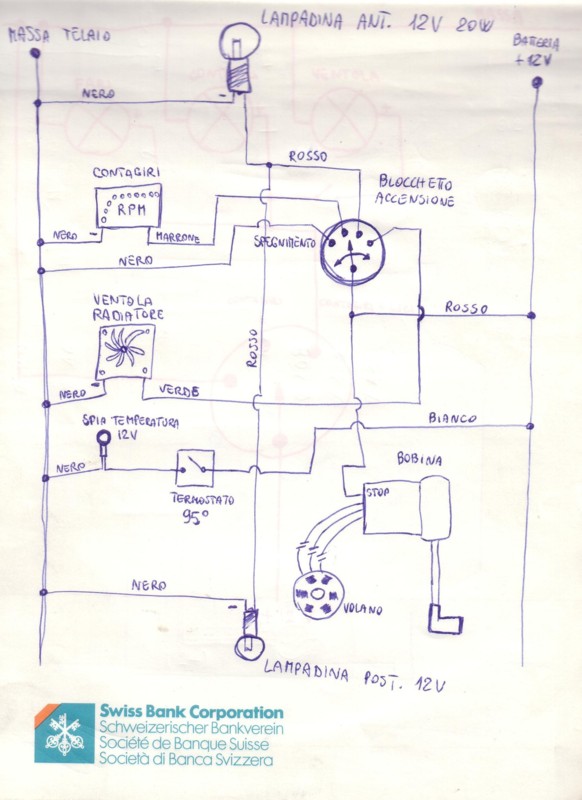

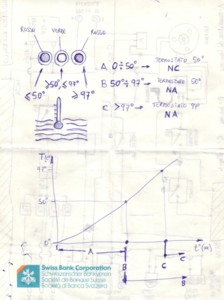

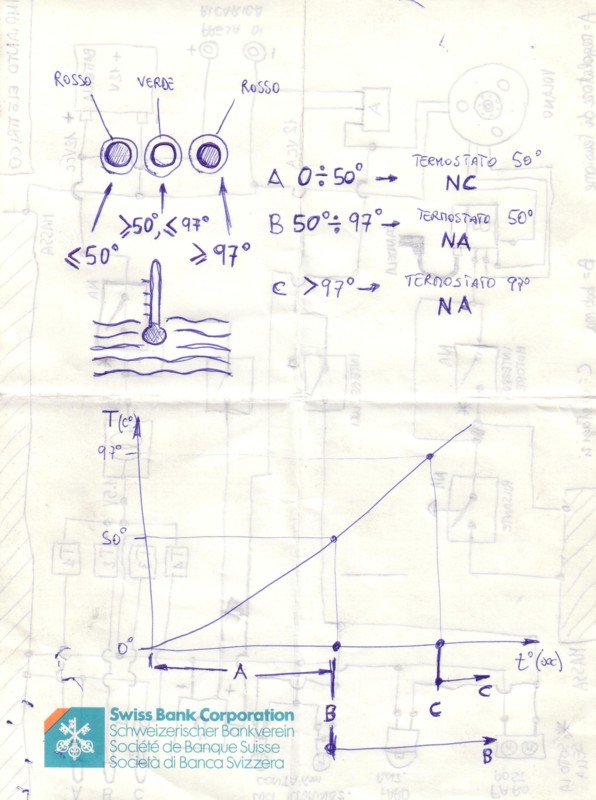

SCHEMI ELETTRICI VARI

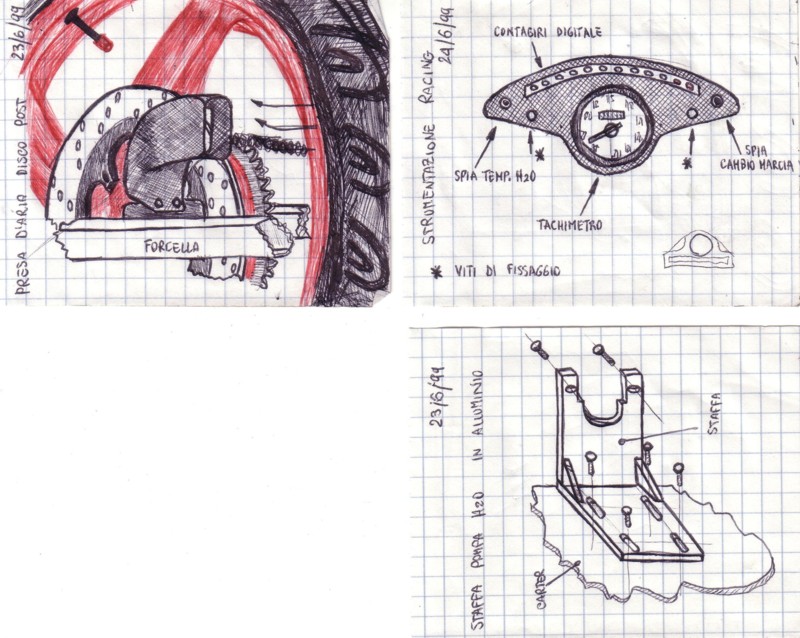

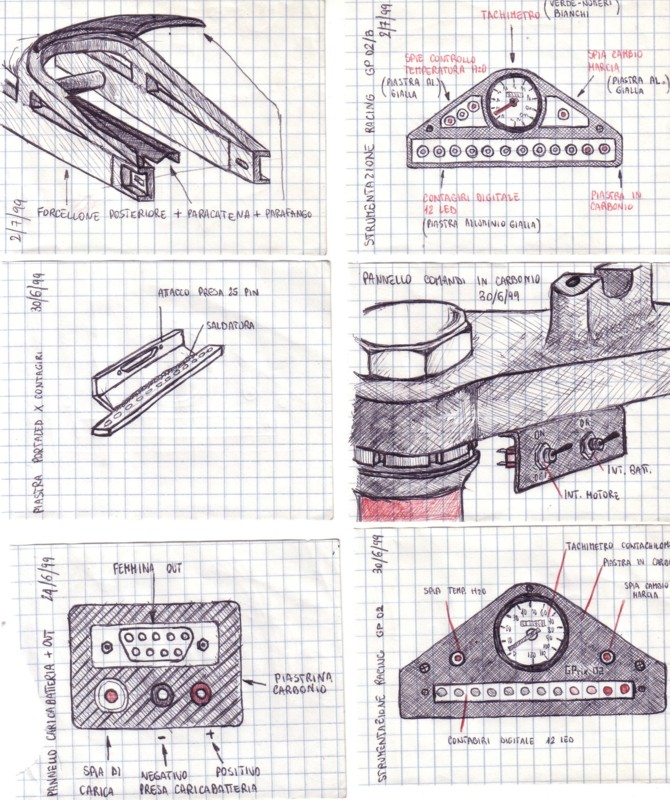

SCHIZZI E DISEGNI VARI

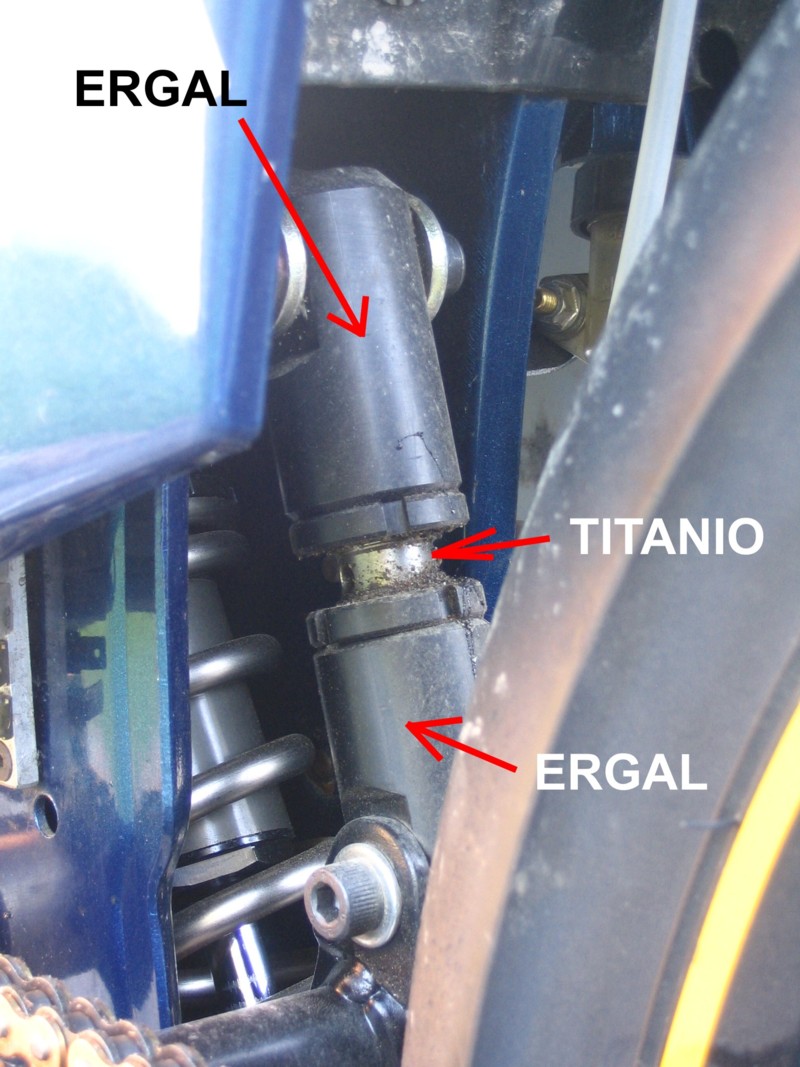

BIELLETTA REGOLAZIONE ALTEZZA POSTERIORE

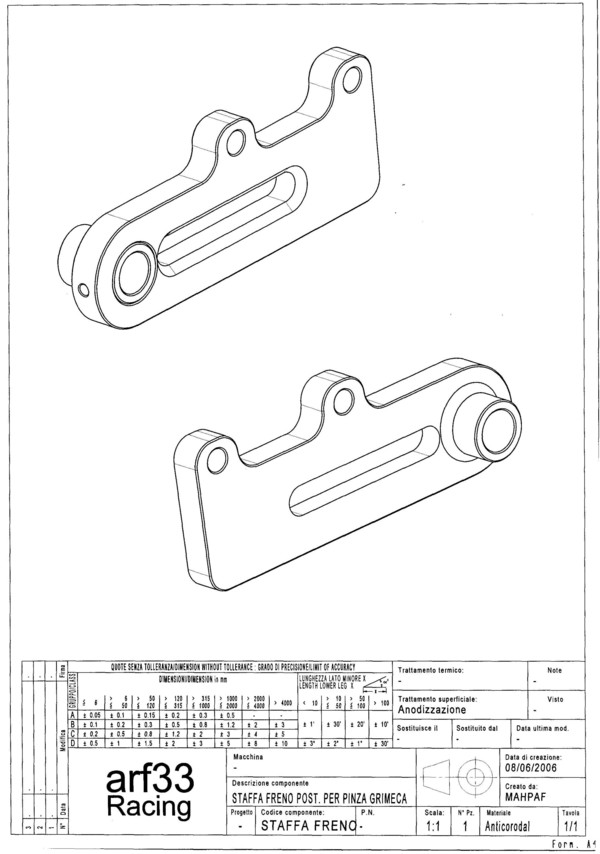

STAFFA PINZA FRENO POSTERIORE GRIMECA
